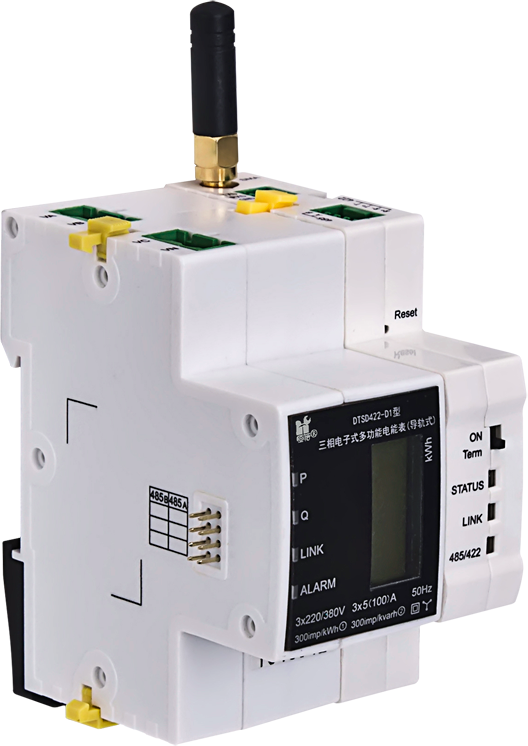

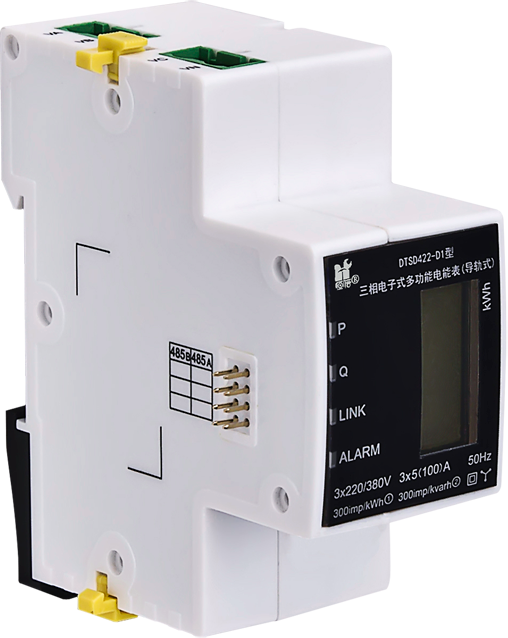

DTSD422-D1/ D2型三相電子式多功能電能表(導軌式)
DTSD422-D1型三相電子式多功能電能表(導軌式),是一款全新的2P微型導軌式三相電能表。該表采用開合式互感器接入,可不停電安裝,具有體積小、組合簡單、拓展方便、功能強、穩定性好等特點。
具有RS485通信口,側面具有隔離的通信模塊接口,以便與GPRS/4G/NBIoT/LoRa導軌式采集終端拼接,實現用電信息的遠傳與監控。提供三相四線制/三相三線制兩種供電模式的規格。
執行標準 | GB/T17215.321-2008、GB/T17215.323-2008、GB/T17215.301-2007 |
準確度等級 | 有功1.0、2.0級,無功2.0、3.0級 |
功 耗 | <1W(基表功耗) |
參比電壓 | 3×220/380V,3×100V |
電流規格 | 3×1.5(6)A~20(600)A(外接CT) |
工作電壓范圍 | 0.5Un~1.2Un |
工作環境 | 工作溫度(℃):-30~+60,相對濕度≤90%(無凝露) |
1.計量功能
a) 具有正反向有功電能分時多費率計量功能。
b) 具有分相正、反向有功電能計量功能,也可以用于單相電源端口三個支路的有功電能計量(如新能源發電并網的自發電側、外電網側、負載側的分別計量)。
c)具有四象限無功電能計量功能。
2.測量及監測功能
a)測量各相電壓、電流、有功功率、頻率等運行參數。
b)遙信檢測功能。
c)測量電壓電流諧波畸變率功能。
3.事件記錄功能: 記錄校時、掉電、清零、過壓、失壓、過流事件。
4.費率和時段:最多可以設置14個時段,4種費率。
5. LCD顯示功能
6.通信功能
a)RS485通信接口,接口電氣隔離,有抗浪涌和失效保護。波特率1200bps、2400bps、4800bps、9600bps,默認為2400bps。符合Modbus-RTU協議。

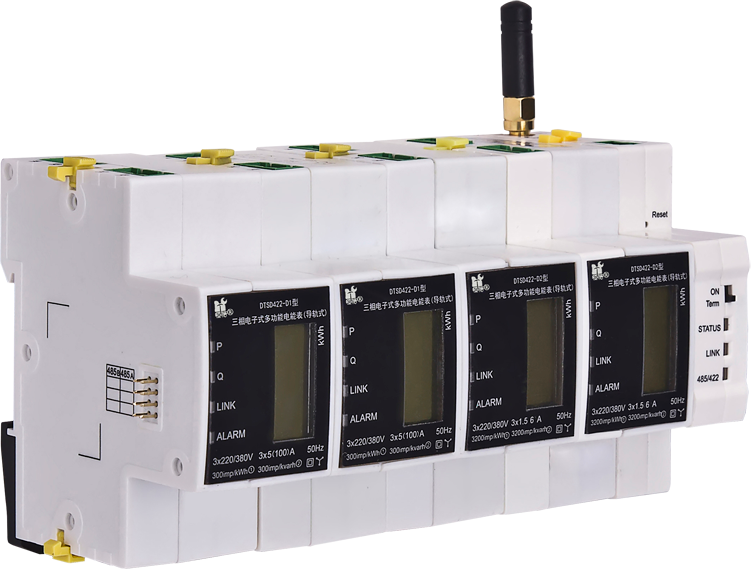

b)在電表側面設置有光電隔離的模塊接口,便于與GPRS/4G/NBIoT/LoRa導軌式采集終端拼接,實現數據實時抄讀等功能。
7. LED指示:有功脈沖、無功脈沖、通信連接、報警。
8.脈沖輸出:具有與有功電能、無功電能成正比的LED脈沖和光電耦合脈沖輸出接口。
9.安裝方式:采用35mm標準導軌安裝方式。
