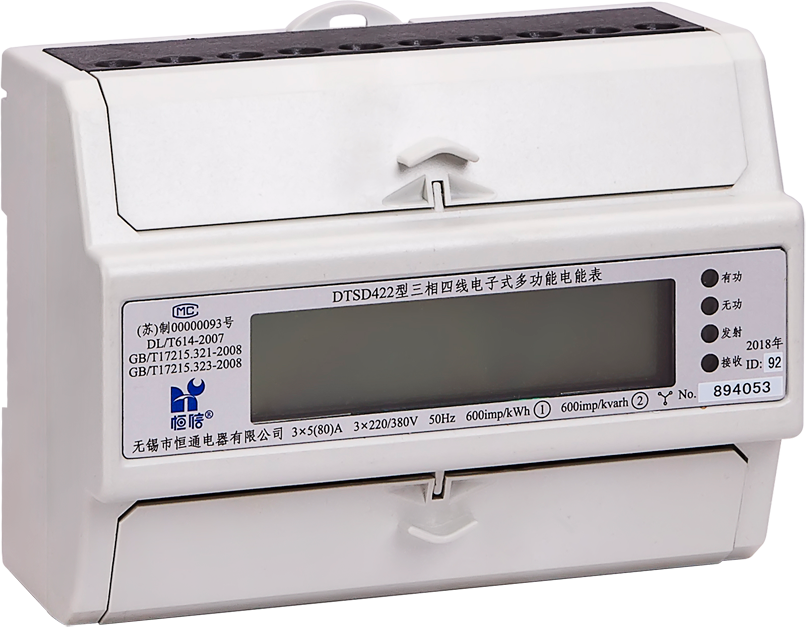

DTSD422型三相四線電子式多功能電能表(導軌式)
DTSD422型三相四線電子式多功能電能表(導軌式),用于額定頻率為50Hz三相電網中的交流有功、無功電能的計量,電力參數測量和信息采集。具有精度高、體積小、可靠性高、寬量程、低功耗、誤差曲線平直等特點,適用于導軌式安裝。具有RS485通信口和調制型紅外通信口,通信協議符合DL/T645-2007或MODBUS協議。
執行標準 | GB/T17215.321-2008, GB/T17215.322-2008、GB/T17215.323-2008、GB/T17215.301-2007,DL/T614-2007 |
準確度等級 | 有功0.5S,1.0級,無功2.0級 |
功 耗 | <1W |
參比電壓 | 3×220/380V |
電流規格 | 3×1.5(6),3×5(80)A |
工作電壓范圍 | 0.8Un~1.2Un |
工作環境 | 工作溫度(℃):-30~+60,相對濕度≤90%(無凝露) |
1.計量功能
a) 具有正向有功電能、反向有功電能計量功能,能存儲其數據,并可以據此設置組合有功。
b) 具有分相正向有功電能計量功能。
c) 具有組合無功電能1(Ⅰ、Ⅲ象限無功/感性無功)、組合無功電能2(Ⅱ、Ⅳ象限無功/容性無功)計量功能,能存儲其數據。
2.測量及監測功能
能測量當前電能表的各相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等運行參數。測量誤差(引用誤差)不超過±0.5%。
3. LCD顯示功能
4.通信功能
a) 具有調制型紅外接口、RS485通信接口,各通信接口的物理層獨立。
b) 通信波特率可設置,通信協議符合DL/T 645—2007或MODBUS-RTU協議。
5. LED指示
有功脈沖、無功脈沖。
6.狀態量輸入
有2種方式:220V交流輸入方式或無源開關方式。
7.脈沖輸出
具有與有功電能、無功電能成正比的LED脈沖和和光電耦合脈沖輸出接口。
8.安裝方式:采用35mm標準導軌安裝方式。
